变焦光学内窥镜：工业检测的利器

窥探微毫，驾驭景深：探秘变焦光学直杆内窥镜核心原理

在工业检测、航空航天及精密制造等领域，对封闭或深腔结构内部进行无损、高精度观察的需求日益严苛。变焦光学直杆内窥镜（Zoom Optical Rig Borescope），作为一项融合了传统光学优势与先进变焦能力的技术，正成为满足此类需求的利器。它的核心魅力在于其纯物理的光学路径与精密的机械变焦机制相结合，无需移动设备即可清晰聚焦于不同距离的目标，为工程师提供前所未有的观察自由度。

基石：纯粹光学的高保真成像

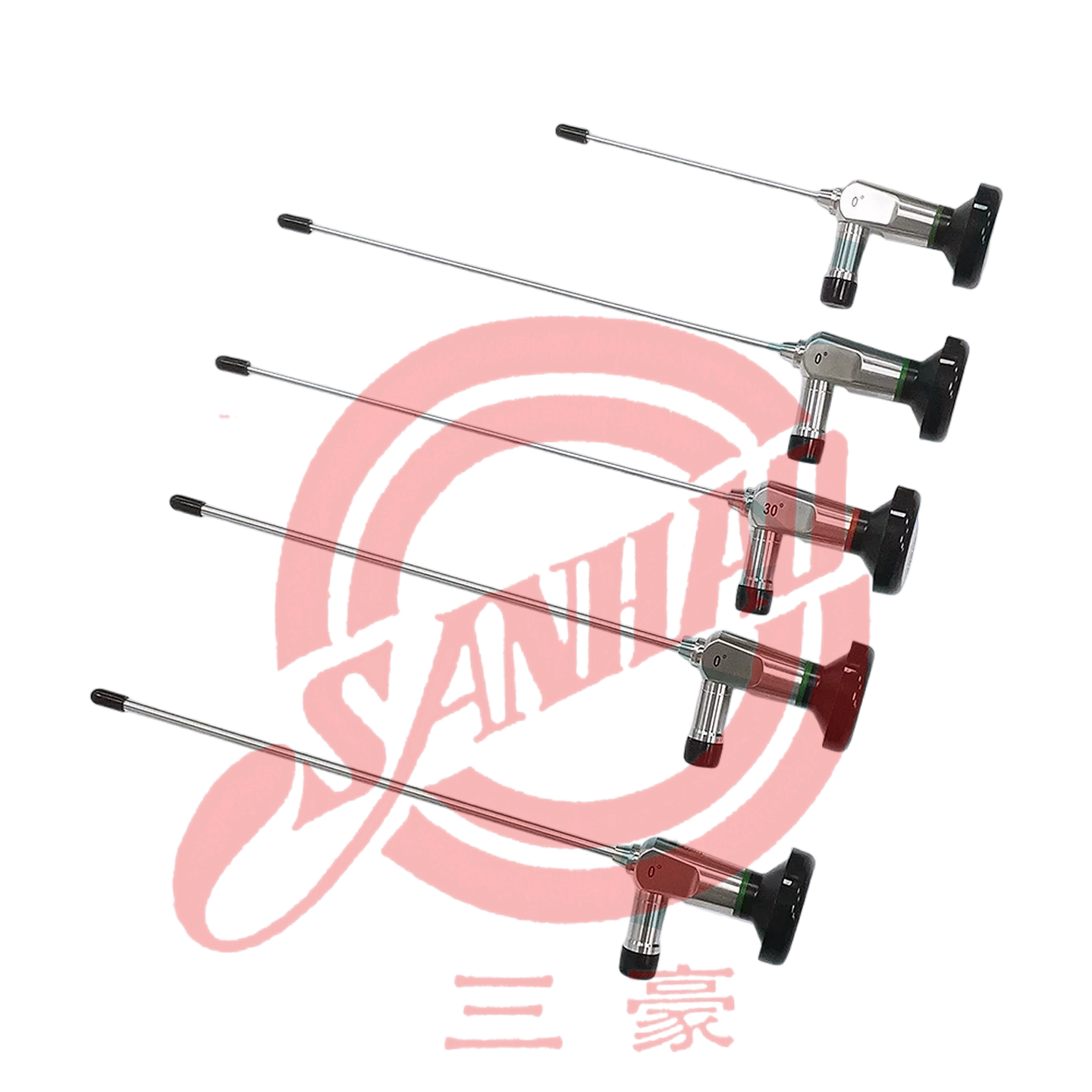

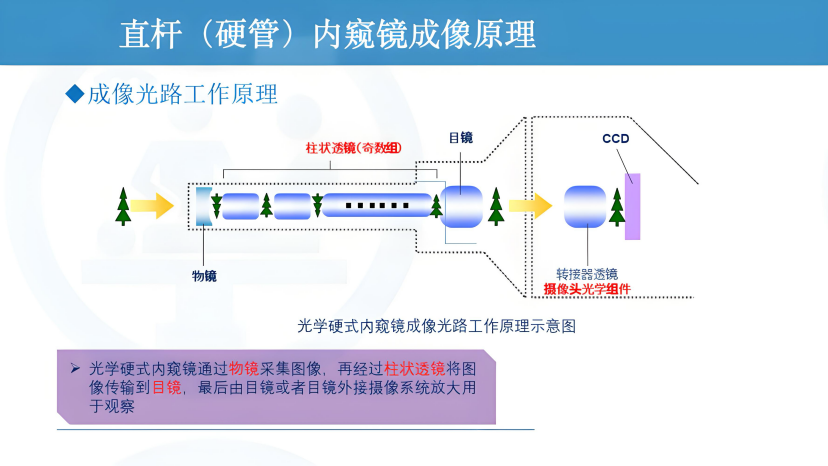

变焦光学直杆内窥镜最核心的价值，在于其保留了传统光学直杆内窥镜赖以成名的纯粹光学成像路径。这条路径由三个关键部分组成：

1. 物镜组： 位于内窥镜最前端，直接面对被检测目标。其核心任务是将目标反射或透射的光线捕捉进来，并将其汇聚在镜筒内部的一个精确位置上，形成一个倒立、缩小的实像。

2. 转像系统： 这是一个精妙的光学结构，通常由一组精密排列、光学性能一致的柱状透镜构成（有时也采用特殊棱镜）。它接收入射的倒立实像，并通过多级传输与转换，最终输出一个正立、与原始物体方向一致的实像，解决了“倒像”的问题。

3. 目镜： 位于观察端。其作用如同一个放大镜，将转像系统传递过来的正立实像进行最终放大，使其适合人眼舒适观察，或供相机/传感器采集。

整个成像过程完全不依赖任何电子图像传感器或数字处理电路。光线从物端到目端，全程通过玻璃透镜进行物理传递与转换。这一特性从根本上确保了图像具有极高的分辨率、对比度和色彩保真度（即高保真度），避免了电子感光元件像素化、噪点、色彩偏差等失真问题，尤其对于识别材料细微纹理、微裂纹、装配瑕疵等至关重要。

灵魂：精密机械的无缝变焦

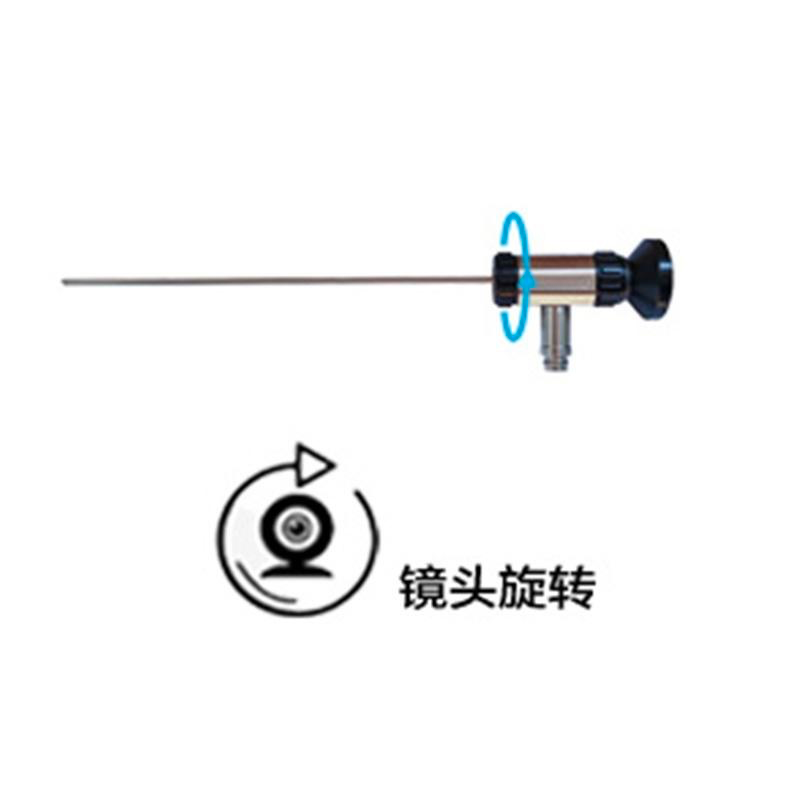

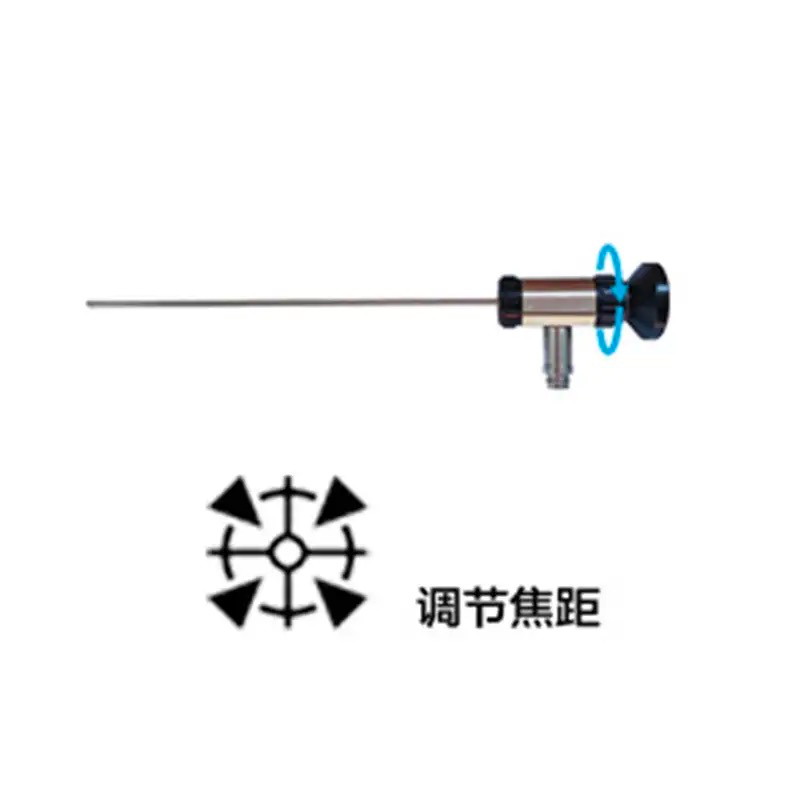

变焦功能是此类内窥镜超越传统固定焦距直杆镜的标志性能力，其实现依赖于精密的机械调节机构，而非电子数码变焦。核心原理在于：

• 改变透镜间距： 通过内置的精密机械装置（如丝杆、凸轮或精密滑轨），主动地调节物镜组内部部分透镜的位置，或者（在部分设计中）也可能调节转像系统前端透镜的位置。

• 调控有效焦距 (f’)： 透镜的移动直接改变了整个物镜组（或前端成像系统）的综合光学焦距。当需要观察近处细节时，相关透镜向前移动（靠近被观察物体），导致有效焦距缩短 (f’↓)。这不仅带来更近的清晰对焦距离，也同时显著扩大观察视角 (θ↑)，利于捕捉局部特征。

• 切换观察距离： 当需要观察远处结构或整体概貌时，相关透镜则向后移动（远离被观察物体），导致有效焦距延长 (f’↑)。此时视角虽然缩小 (θ↓)，但能将被观察的远处目标在感光平面（转像系统入口处）放大 (M↑)，从而获得更清晰的远处视图。

这种机械式的连续变焦，确保了操作者在改变观察距离时，无需反复抽插或摆动整个内窥镜本体，即可在目镜中持续获得清晰、稳定、无畸变的图像。整个过程平滑流畅，如同单反相机镜头的变焦体验，显著提升了检查的效率和便捷性。

赋能：稳定无影的照明保障

清晰成像离不开良好的照明。变焦光学直杆内窥镜采用高亮度冷光源（如LED阵列）。冷光源避免了被检物体（尤其是精密部件或敏感材料）因过热而受损的风险。光源发出的光线通过光导纤维束，沿着镜身内壁精确传输至前端。经过特殊设计的导光出口（如环形光导、侧发光等），确保光线能均匀、无阴影、无热斑地照射到目标区域，为前端物镜提供最佳的成像照明基础。

根基：刚直坚固的可靠结构

镜身采用高强度、耐腐蚀的材料（如不锈钢或特殊合金）制造，保持刚性直杆设计。这种结构确保了：

• 环境稳定性： 在振动、高温、油污、腐蚀性介质等严苛工业环境中，仍能保持结构强度和尺寸稳定，保障光路精准。

• 成像精确性： 刚直结构避免了柔性内窥镜因弯曲导致的光路扭曲和图像失真，确保观察结果真实可靠。

• 集成基础： 坚固的镜身为内部复杂的精密变焦机械结构提供了可靠的安装平台和运行保障。

价值：多尺度观察的广阔天地

正是这种在纯光学高保真成像基础上实现的“动镜不动身”的精密变焦能力，赋予了变焦光学直杆内窥镜不可替代的应用价值。它使得工程师能够在一次插入操作中，无缝切换观察尺度：

• 在航空航天领域，检查发动机涡轮叶片时，可先用长焦距远观整体结构及装配情况，再迅速切换至短焦距放大，聚焦于叶片边缘、冷却孔或寻找肉眼难辨的微裂纹。

• 在精密制造领域，检测微小齿轮或精密仪器内部时，可先用短焦距大视角观察整体布局和装配关系，再变焦放大检查关键接触面的表面光洁度、划痕、毛刺或腐蚀点。

• 在能源、汽车维修等众多场景中，它同样能高效地完成从宏观概览到微观探伤的“一站式”检查任务。

总而言之，变焦光学直杆内窥镜的精髓在于其将传统光学成像的纯净优势，与精密机械变焦的灵活性融为一体。它利用纯物理的光路传导图像，通过微调透镜间距改变焦距，辅以稳定的冷光源照明和刚直坚固的镜体结构，实现了“一镜多用”、“远近皆清”的革命性检测体验，成为现代无损检测技术宝库中不可或缺的精密“光眼”。
