这里有您关心的企业动态与行业资讯洞察微观世界：内窥镜光学系统的视角、视场与应用
内窥镜技术如同赋予人类一双能够深入机体内部或复杂设备缝隙的“慧眼”，在医疗诊断、工业探伤等领域发挥着不可或代的作用。而这双“慧眼”的核心，正是其精密的光学系统。该系统主要由物镜、中继透镜组和目镜三部分协同工作，共同决定了观察的清晰度、范围和效果。
一、核心组件与功能：光路的精密接力

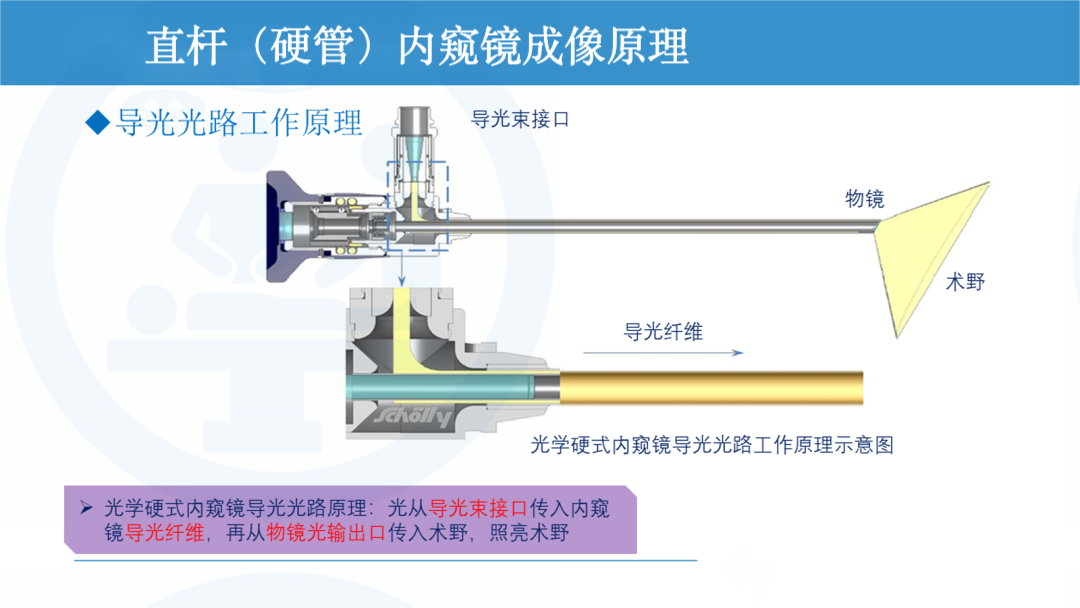

一个完整的内窥镜光学系统是一场精密的“光路接力赛”。
首先，物镜作为系统的“先锋”，直接面对被观察目标。它负责捕获初始图像，并从根本上定义了内窥镜的两个关键光学参数：视角（Angle of View） 和视场（Field of View, FOV）。视角决定了观察的“广角”程度，而视场则是指在特定工作距离下能看到的实际区域范围。为应对复杂苛刻的环境（如人体消化道或机械管道），物镜镜片常采用高硬度、高透光度的蓝宝石等材料制成，确保成像清晰且经久耐用。
随后，中继透镜组扮演着“忠诚的信使”角色。由于内窥镜通常为细长的管状结构，物镜捕获的图像需要经过数十厘米的传输才能到达目端。中继透镜组由一系列精密排列的透镜构成，其核心使命就是在漫长的传输路径中，保持图像焦点稳定，最大限度地抑制失真和细节损失，确保图像“原汁原味”地送达。
最后，目镜是系统的“最终呈现者”。它接收由中继系统传来的图像，并对其进行放大，以便观察者的眼睛或外接的摄像系统能够清晰地观看。在现代内窥镜中，目镜往往直接连接高清摄像机，将光学图像转换为电子信号，显示在大型屏幕上，实现多人同时观察与记录。
二、关键参数：视角与视场的实际意义

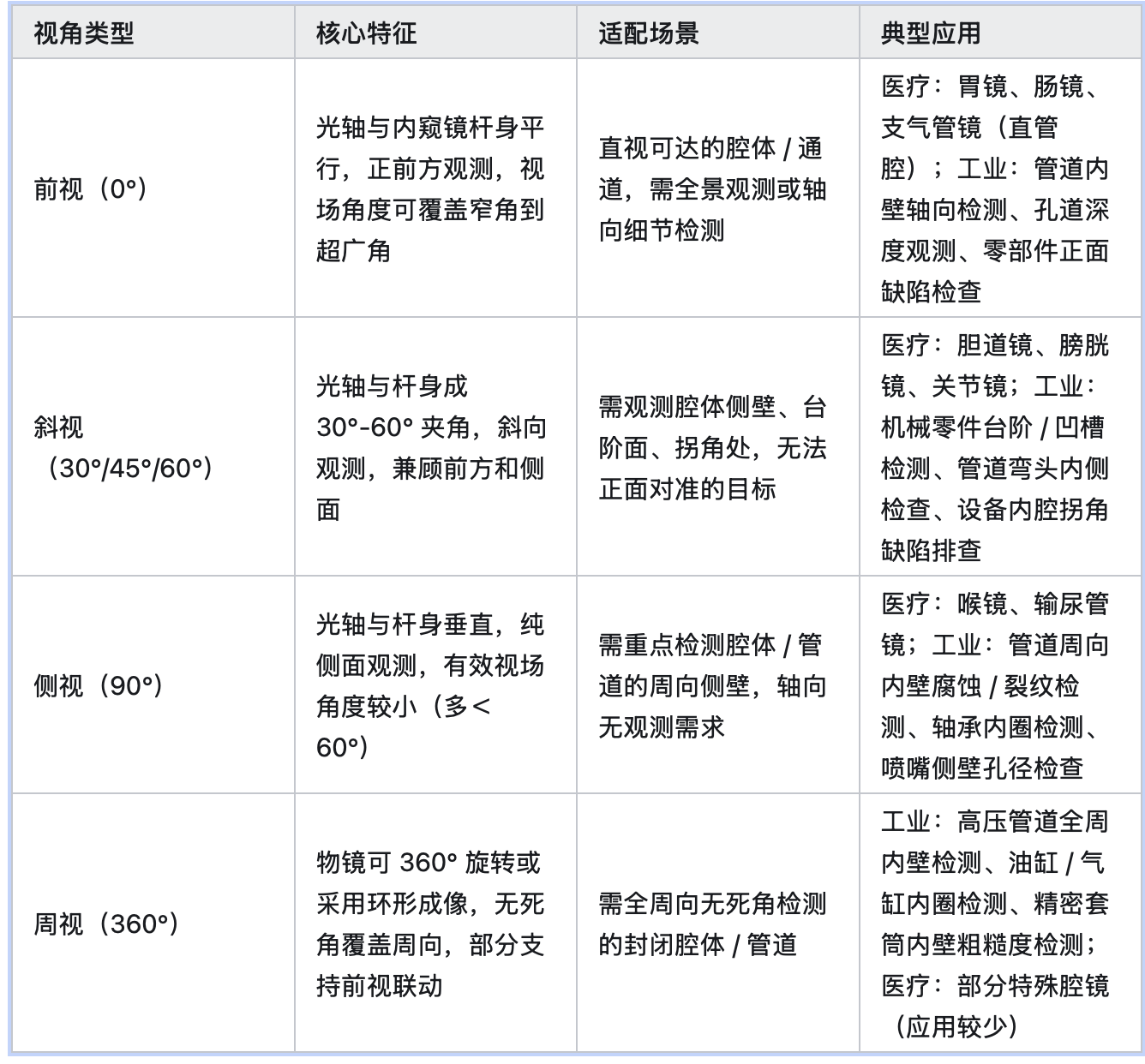

视角和视场是衡量内窥镜性能的核心指标，直接影响其应用场景。
大视角与广视场：适用于需要快速进行大面积筛查的场景，如腹腔镜检查，能让医生迅速获得开阔的解剖视野，定位病灶。
小视角与窄视场：则提供更高的局部放大率，专注于观察细微结构，如消化内镜下的腺管开口形态，便于进行精细诊断或手术。
三、广泛应用：从生命科学到工业探伤
基于上述光学原理，内窥镜的应用极为广泛：
医疗领域：这是内窥镜最广为人知的应用。胃肠镜、腹腔镜、关节镜、支气管镜等，使医生能够实现微创甚至无创的诊断与治疗，极大地减轻了患者痛苦。
工业领域：在航空发动机、油气管道、复杂机械内部等肉眼无法直接观察的部位，工业内窥镜可进行无损检测，排查缺陷、隐患，保障设备安全运行。
总而言之，内窥镜光学系统通过物镜、中继透镜组和目镜的精密配合，成功突破了视觉的物理限制。对其视角、视场等核心参数的理解与选择，是充分发挥这项技术潜力，服务于人类健康与工业安全的关键。
|
